VW Drag Racing Cup Säännöt
Kilpailuun osallistuvan henkilön tulee olla 18 vuotta täyttänyt ja voimassa olevan ajokortin omaava. Ulkomaalaisilta osallistujilta vaaditaan vastaavat kansalliset dokumentit.
Super Street | (SS) | vapaasti hengittävät moottorilla varustetut vakioautot |
Super Street Turbo | (SST) | ahdetulla moottorilla tai ilokaasulla varustetut vakioautot |
Pro | (P) | vapaasti hengittävällä moottorilla varustetut kilpa-autot |
Pro Turbo | (PT) | ahdetulla moottorilla tai ilokaasulla varustetut kilpa-autot |
Kaikki kilpailuun osallistuvat ajoneuvot katsastetaan järjestäjän toimesta jokaisessa kilpailussa ennen ensimmäistä autolla ajettavaa lähtöä.
Jokaisella kilpailuun osallistuvalla autolla tulee olla katsastuskortti, jonka saa ensimmäisen katsastuksen yhteydessä.
Säännöt perustuvat FHRA:n sääntökirjaan "Kiihdytysurheilun säännöt 1998". Säännöt on laadittu siten, että kaikki sallitut muutokset ovat mukana. Mikäli säännöissä ei nimen omaan mainita jotain tiettyä seikkaa, katsotaan sellainen kielletyksi. Mikäli ilmenee epäselvyyksiä, ota yhteys Cupin järjestäjiin. Sääntöjen tulkinnassa ilmenevissä epäselvyyksissä on Cupin (teknisillä) toimitsijoilla tulkintaoikeus. Cupin järjestäjä pidättää oikeuden muuttaa ja korjata sääntöjä kilpailukauden aikana, mikäli tarvetta ilmenee. Kilpailijalla on näyttövelvollisuus autonsa säännönmukaisuudesta.
Kaikki turvallisuus säännökset pohjautuvat ensisijaisesti FHRA:n "Kiihdytysurheilun säännöt 1998" sääntökirjaan.

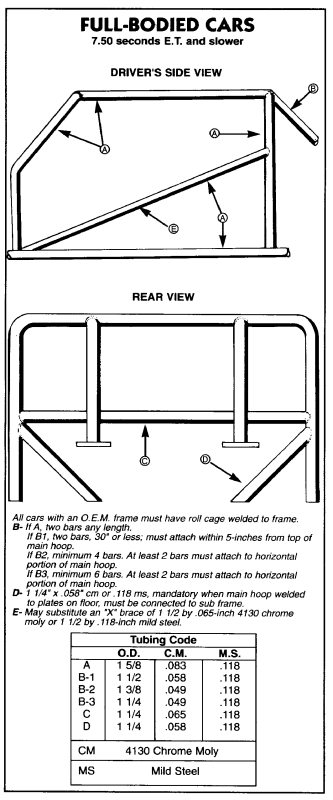

Ajajan turvavarusteet:Kuva 1: Turvakaari
Kuva 2: Hyväksytty liitos

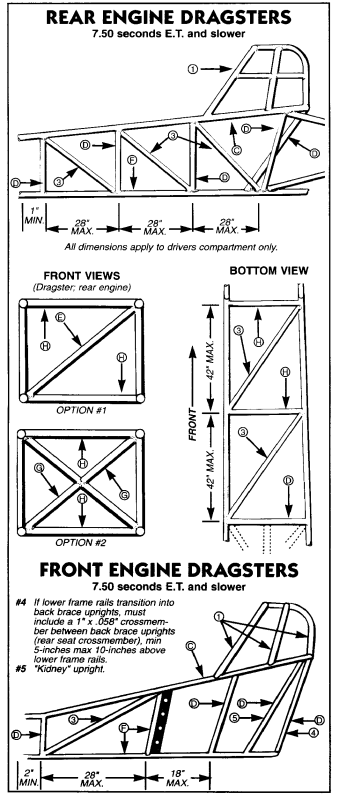

Kuva 3: Turvakehikko
Luonnollisesti tämän kaltaisen auton kasassa pysyminen vaatii muitakin kehikon osia, mutta edellä on lueteltu ne kehikon osat, jotka autosta on löydyttävä, jotta se voidaan katsastuksessa hyväksyä.
Ilokaasun käyttö on kielletty luokissa SS ja P. Ilokaasun käyttö on sallittua vain vapaastihengittävissä autoissa ja tällöin auto siirtyy vastaavaan ahdettuun luokkaan (SS siirtyy SST:oon ja P siirtyy PT:oon). Ilokaasumääräykset FHRA:n sääntökirjan teknisten yleismääräysten kohdan 1:9 mukaisesti. Sammutusjärjestelmä on pakollinen autoille, joissa on suljettu ohjaamo. Minimikapasiteetti 2,5 kg. Järjestelmän suuttimet tulee suunnata poispäin kuljettajasta. Mitään käsisammuttimia ei hyväksytä. Katso Drag Racingin sääntöjen yleisten määräysten kohdasta 9:3. Kuljettajan ajovarustus Comp Altered -luokan sääntöjen mukaisesti eli kaksinkertainen tulelta suojaava ajopuku ja suojahuppu. Muu varustus näiden sääntöjen aikarajojen mukaisesti. Arm strapsit pakolliset avokorisissa autoissa.
Renkaat vapaat. STRO -normin määräykset renkaan vanteelle asettamisesta huomioitava. Jos käytetään tieliikenteeseen tarkoitettuja vakiorenkaita, on kuvion syvyyden kulutuspinnan keskellä oltava väh. 1,6 mm. Renkaiden kunto tarkastetaan silmämääräisesti ja niiden tulee olla vauriottomia koko kilpailun ajan.
Katsastus voi hylätä renkaat missä tahansa kilpailun vaiheessa. Tilapäisvararenkaat, perävaunujen renkaat ja muut tilapäiseen käyttöön tarkoitetut renkaat kielletty. Mutterikiinnitteiset rengasventtiilit pakolliset kaikissa 11.99 sek ja nopeammissa autoissa. Pölykapselit poistettava katsastukseen. Painamalla kiinnitetyt pölykapselit kiellettyjä. Vanteiden keventäminen kielletty. Minkäänlaisia levitys-/välilevyjä ei saa käyttää vanteen ja pyörännavan välissä tai päällä sovituspalana. Pyöränpulttien tulee ulottua pultinhalkaisijan verran vanteen ulkopuolelle, muttereiden päät oltava avonaiset.
Auton ohjaamon on oltava eristetty nestetiiviisti etu- ja takaosastoistaan metallista tai lasikuidusta valmistetulla tuliseinällä siten, että kuljettaja on suojassa roiskuvilta aineilta, kuten öljy ja polttoaine. Kaikki aukot tulee tiivistää metallilla. Ainevahvuus vähintään 0,81 mm 6061 T6 alumiini tai 0,60 mm teräs. Magnesiumin käyttö kielletty.
Kaikki lattiattomat autot täytyy varustaa lattiakaukaloilla, jotka on valmistettu alumiinista tai teräksestä. Kaukalon pitää olla koko ohjaamon pituinen ja levyinen ja yltää aina kuljettajan istuimen taakse. Autot, joissa lattia tai lattiakaukalot on valmistettu lasikuidusta tai muusta särkyvästä materiaalista, on varustettava metallisella apulattialla.
Lasikuitulattiaisessa autossa on rakennettava poikittaistuki pitkittäisrunkoputkesta runkoputkeen lattian alla ja sen on oltava vahvuudeltaan 2" x 2" (50,8 x 50,8 mm) ja putkea käytettäessä 0,083" (2,10 mm) seinämävahvuudeltaan. Poikittaisputkien tulee sijaita siten, että siihen voidaan kiinnittää kuljettajan istuin sekä turvavyöt. Moottorin aluslevyt sekä ohjaamon apulattiat on rei’itettävä siten, ettei niihin pääse kerääntymään mitään palovaaraa aiheuttavaa. Vähimmäisainevahvuudet ja materiaalit: 0,032" (0,81 mm) 6061 T6 alumiini tai 0,024" (0,60 mm) teräs. Magnesiumin käyttö kielletty.
FHRA:n Kiihdytysurheilun sääntökirja 1998 määrää polttoainejärjestelmästä seuraavaa:
Polttoainetankit, polttoaineputket , pumput ja muut järjestelmään liittyvät osat oltava kaarikehikon ja rungon sisäpuolella. Kaikki polttoaineputket, myös ne, jotka menevät tiekoneelle tai mittareille, on oltava metallisia tai metallipunosletkua. Vain puristus- tai kierreliitokset sallittu, letkuklemmarit kielletty.
Polttoaineputkiliitäntöjä varten saa käyttää kaiken kaikkiaan 12" (304,8 mm) ei-metallipunoskumiletkua, joka täyttää polttoaineen keston standardit. Aina kun mahdollista, on kaikki polttoainejärjestelmään kuuluvat osat sijoitettava moottorin etupuolelle. Mikäli polttoaineputkien jakokappaletta käytetään, on se sijoitettava 6" (152,4 mm) kytkinkoppaosaston etupuolelle.
Kytkinkoppa-alueella kulkevat polttoaineputket on suojattava seinämältään 1/8" paksulla (3,175 mm) vähintään 16" (406,4 mm) pitkällä teräsputkella. Teräsputkisuojus pitää olla turvallisesti kiinnitetty autoon.
Kaikki polttoainetankit on eristettävä tiiviillä tuliseinällä ohjaamosta siten, että polttoaineen on mahdotonta päästä ohjaamoon. Kierrelukitulla korkilla varustetun tankin käyttö on pakollista kaikissa avokorisissa autoissa.
Käytännössä tämä tarkoittaa seuraavaa: Kaikissa alle 13,000 sekunnin autoissa tulee polttoaineputket olla metalliputkea tai metallipunosvahvisteista kumiletkua varustettuna puristus- tai kierreliittimillä, ellei kyseessä ole auton alkuperäinen rakenne (alkuperäiseen keskitunnelissa kulkevaan putkeen saa letkun kiinnittää letkuklemmarilla putken etu- ja takapäässä.) Sähköisen bensapumpun painepuolella on aina käytettävä puristus- tai kierreliittimiä. Samoin polttoaineputkiston suojaus koskee pakollisena kaikkia 13,000 sekuntia nopeampia autoja. Suojausta kuitenkin suositellaan kaikille.
Polttoaineputkisto kuuluu turvallisuustekijöihin, joten tietojen oikeellisuus tulee tarkistaa FHRA:n uusimmasta sääntökirjasta!
Auton ohjaamoon sijoitettu kuivasumppujärjestelmän öljysäiliö sallitaan, mikäli säiliön kiinnitys voidaan katsoa turvalliseksi ja säiliö on koteloitu yhtenäisellä nestetiiviillä vähintään 0,7 mm teräspellistä valmistetulla suojalla. Suoja on oltava irrotettavissa, jotta säiliön/letkujen kiinnitys voidaan tarkastaa. Asennuspaikka on valittava siten, ettei kuljettaja voi loukata itseään kotelon reunoihin tai nurkkiin. Umpikorisessa autossa (Kupla) säiliö on sijoitettava "takatavaratilaan" eli "hyllylle".
Kaikki auton ohjaamossa kulkevat nestettä sisältävät putket/letkut ovat kiellettyjä. Poikkeuksena jarruputki taakse sekä moottorin jäähdytysvesi, jonka on kuljettava ylimääräisen katkoksettoman metalliputken sisällä. Nestettä sisältävät letkut saavat kulkea "keskitunnelissa". Jäähdytysjärjestelmässä ei kilpailun aikana saa käyttää glykolia tai muita öljymäisiä lisäaineita, ainoastaan vettä.
Avoin pakoputkisto sallittu. Stinger -megafoni sallittu. Pakoputkisto on suunnattava pakokaasupäästöjen johtamiseksi taaksepäin, ei kuitenkaan takarenkaisiin. Taipuisat putket kielletty (1 joustonivel sallittu).
Jokainen kilpailija huolehtii kilpailunumerostaan, ellei järjestäjä toisin ilmoita kilpailukutsussa. Numero tulee sijoittaa molempiin takasivuikkunoihin tai ovien taakse kylkiin. Kilpailunumeron antaa Cupin järjestäjä. Numeroiden tulee olla vähintään 6" korkeita ja 1 ½" leveitä. Ryhmää ja luokkaa osoittavien numeroiden tulee olla vähintään 3" korkeita ja tuuman leveitä. Numeroiden tulee olla sijoitukseltaan ja väriltään sellaisia, että ajanottotornin henkilökunta ne helposti erottaa. Kilpailunumero tulee poistaa heti kilpailun jälkeen kilpailupaikalla, mikäli auto viedään ajamalla pois.
Kaikki kilpailulähtöä edeltävät burn outit eli renkaiden lämmitykset saa suorittaa vain siihen rajatulla alueella ja vettä käyttäen. Burn outin saa aloittaa vasta apulähettäjän tai lähettäjän merkistä. Mikäli ajoneuvo burn outin aikana rikkoutuu, on se työnnettävä takaisin varikolle moottori sammutettuna. Vain yksi burn out on sallittu. Korkeintaan kaksi avustajaa. Autosta kiinni pitäminen on kielletty burn outin aikana. Lähtöviivaa EI saa ylittää burn outissa.
Jos lähtövaloihin asetuttaessa ylin Stage -valo sammuu, eli tulee ns. Deep Stage, ei tällöin saa lähteä peruuttamaan takaisin, vaan on lähdettävä paikalta jossa on. Jos alempikin Stage -valo sammuu, käynnistyvät kellot ja tuloksena on punavalo. Eliminaatiossa Deep Stage aiheuttaa hylkäämisen.
Yökilpailussa tulee jokaisessa autossa olla vähintään yksi tarpeen vaatiessa toimiva takavalo. Valot eivät saa olla sellaisia, että ne vilkunnallaan tai liiallisella kirkkaudellaan tms. häiritsevät kanssakilpailijoita.
Ohjaajakokous pidetään jokaisena kilpailupäivänä ennen kilpailun alkua järjestäjän ilmoittamassa paikassa.
Kuljettajan (ja ainoastaan kuljettajan) läsnäolo on välttämätöntä. Ohjaajakokouksen aikana varikkohiljaisuus on ehdoton.
Kilpailun järjestäjillä on oikeus kiinnittää mainoksia kilpailuun osallistuviin ajoneuvoihin. Rahat käytetään sarjan palkintoihin.
Vastalauseet tehdään kilpailun johdolle, joka huolehtii siitä, että asia alistetaan palkintotuomaristolle. Vastalauseet ja vastalausemaksut määräytyvät siten, kuin on ilmoitettu FHRA:n toimittamassa julkaisussa "Drag Racing autokiihdytysurheilun sääntökirja 1998" lukuunottamatta vetoomuspykälää, joka ei päde VW Cupissa.
Alkoholitapausten varalta on rangaistuskäytäntö seuraava:
0.01 - 0.5 promillea vähintään neljän vuoden kilpailukielto. Yli 0.5 promillea elinikäinen kilpailukielto. Mikäli joku kilpailijoista pistokokeessa puhaltaa yli 0.0 promillea, hänet määrätään välittömästi ajanottotorniin, jossa palkintotuomariston ja todistajien läsnäollessa suoritetaan uusintapuhallus ja asiasta tehdään tutkintapöytäkirja. Jokaisella kilpailijalla on ennen ajosuoritusta mahdollisuus ja oikeus käydä puhaltamassa ilman sanktiota.Kilpailussa ajetaan yksi kaikille luokille yhteinen eliminaattori. Aika-ajon kilpailijat asetetaan kaavioon oheisen viitteellisen piirroksen mukaisesti (Kuva 4). Jäähdytystauko erien välillä on enintään 15 min.
Kuva 4: 8 auton eliminaatiokaavio
Kilpailijat sijoitetaan kaavioon lajitteluaikojen perusteella. Luokkien osallistujamäärä määrää kaavion koon.
Eri luokkien voittajat ajavat toisiaan vastaan kohdassa 27 mainittujen indeksien antamien handicapien mukaisesti.
Luokkien indeksit ovat seuraavat:
SS | 11,000 s |
SST | 10,000 s |
P | 10,000 s |
PT | 9,000 s |
Jotta saataisiin aikaan niin oikea indeksi kuin mahdollista, on Cupissa käytössä Indeksin kiristysjärjetelmä. Järjestelmä korjaa indeksejä automaattisesti. Indeksin kiristys on VOIMASSA SEURAAVASTA KILPAILUSTA LÄHTIEN. Huom! Indeksi on eliminaatiossa henkilökohtainen. Mikäli kilpailija alittaa indeksiä pudotuskilpailussa enemmän kuin 0,500, tulee indeksin kiristyminen voimaan seuraavalla kierroksella.
Kuka tahansa kilpailija, joka aika-ajossa tai eliminaatiossa alittaa indeksinsä enemmän kuin 0,610, aiheuttaa luokkansa pysyvän indeksin kiristymisen. Esim: alitus 0,610 - 0,619 aiheuttaa indeksin kiristymisen 0,01 sekuntia. Alitus 0,630 - 0,639 aiheuttaa kiristymisen 0,03 sekuntia. Alitus 0,700 - 0,709 aiheuttaa kiristymisen 0,10 sekuntia.
Aika-ajon perusteella jaetaan kussakin luokassa pisteitä seuraavasti:
1 = 16 p, 2 = 15 p, 3 = 14 p, 4 = 13 p, 5 = 12 p, 6 = 11 p, 7 = 10 p, 8 = 9 p, 9 = 8 p, 10 = 7 p, 11 = 6 p, 12 = 5 p, 13 = 4 p, 14 = 3 p, 15 = 2 p, 16 = 1 p.
Hyväksytystä katsastuksesta saa 100 p.
Hyväksytystä lajitteluajosta saa 100 p.
Jos lajittelu on ajettu, mutta ei eliminaatiota jaetaan kaikille 300 p.
Kauden avauskilpailussa hyväksytystä lajittelusta saa bonuksena 100 p.
Lisäksi pisteitä saa eliminaattorista seuraavasti:
1. | 2. | 3. | R/U | W | |
1 - 4 autoa luokassa | 300 | - | - | 400 | 600 |
5 - 8 autoa luokassa | 300 | 400 | - | 500 | 700 |
9 - 16 autoa luokassa | 300 | 400 | 500 | 600 | 800 |
1. | = ensimmäisen kierroksen häviäjä |
2. | = toisen kierroksen häviäjä |
3. | = kolmannen kierroksen häviäjä |
R/U | = runner up (voittajalle hävinnyt) |
W | = voittaja |
Kilpailijalla tulee olla kilpailupaikalla mukanaan ainakin seuraavat asiapaperit: ajokortti, (seuraaavat asiapaperit vaadita vain FHRA:n järjestämissä tapahtumissa, maksutosite osallistumismaksusta, auton katsastuskortti, kilpailulisenssi.)
Ennätykselle pitää saada back-up -aika 1 % sisään samassa kilpailussa. Ennätyksestä pitää ilmoittaa Cupin järjestäjälle saman kilpailun yhteydessä. Ennätyksen hyväksymiseksi on auto punnittava ja sen pitää olla annettujen painorajojen mukainen.
Riippuu kilpailun järjestäjästä (20-800mk). Yleensä 100-150mk. Lisenssi vaaditaan FHRA:n kilpailuissa.
