Cimentación. Compuesta por una losa de hormigon armado formando una arandela alrededor de un bloque de hormigon armado de 0.8 m3 (aprox. 2000 kg) vertido a mano y vibrado, que sirve como soporte del telescopio. Están fisicamente separadas para no transmitir las vibraciones de la zona de trabajo al telescopio. Posteriormente añadi una junta de poliuretano expantido (aplicado con spray) entre los 2 anillos para cerrar el hueco. | |

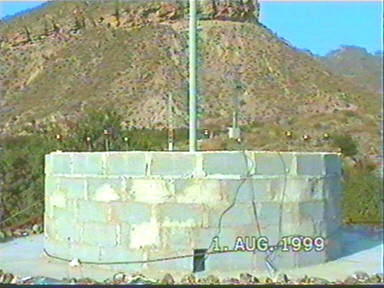

Manposteria. La obra es circular a base de bloques de 12 cm. Tiene un hueco para la puerta de entrada y otro para albergar los sistemas auxiliares y demas objetos. | |
Cupula. Obtenida de un
deposito de fibra de vidrio y poliester partido por la mitad. A si pues,
es de una sola pieza obtenida por moldeo. El techo no es esférico, sino
eliptico y la parte baja cilidrica. El borde del corte está reforzado
con un angulo de hierro de 40mm arroyado en circulo.
Vista de la cupula preparada sobre el carro provisto de ruedas, que deslizan sobre los railes a fin de situarla sobre la obra, varios metros por encima |
. |
El principal problema que
encontre al principio fue transportarla al campo y posteriormente
situarla en lo alto de un cerro, con un desnivel de 10 mts aprox. Tuve
que construir unos railes de perfil rectangular de acero de 60x40
mm, por los cuales se dislizaria un carrito tambien de acero con
cuatro ruedas encajadas en el hueco interior. Por el tamaño de la
cupula, el carrito fue suplementado con un 4 rectangulares a modo de
aspa que sujetarian la cupula al carrito. Todo esto fue hizado con la ayuda de un cabestrante y apoyo humano, para evitar balanceos. Esto me llevo su tiempo. |
|
