Grund zum Zerlegen		1. Neugier    2. Streulichtminimierung
Überlebenserwartung		Vorhanden, aber bleibende Schäden an der Optik sind wahrscheinlich
Folgeschäden		Zu erwarten falls man die Optik unvorsichtig behandelt
Hauptproblem		Das Gerät ist meist verklebt und "wartungsfeindlich"
Verwendetes Werkzeug		Taschenmesser, Universalkleber (UHU) , 2 Komizangen, Aceton (Nagellackentferner), schwarzer Permanentstift (breite Spitze), einige Wattestäbchen, ev. ein Küchentuch (Papier)
Benötigte Kenntnisse		Man sollte wissen, wie man einen Stift verwendet und wie man etwas zusammenklebt...... und ........
Gefahren		Laserstrahlen! Ein durchschnittlicher Laserpointer kann bei Fokusierung des Auges auf den Strahl eine Temperaturerhöhung von bis zu 25°C auf der Netzhaut verursachen bevor der Liedschlußreflex das Auge schützt! Dauerhafte Laserstrahlung kann auch Hautschäden hervorrufen! Daher nie in den Strahl blicken oder in dessen ungestreute Reflektion!!!!!
Benötigte Arbeitsfläche		Minimal - 30 x 40 cm reichen schon
Wiederholbarkeit		Recht gut da die Laserdiode in den vielen Pointern ähnlich aufgebaut ist Je kleiner der Pointer desto unwahrscheinlicher wird jegliche Modifikation

     ANMERKUNGEN IN EIGENER SACHE:
Falls Sie zu den Besserwissern gehören die glauben andere Menschen vor Schaden schützen zu müssen: Es bringt nichts etwas kategorisch zu verbieten und zu verteufeln - alles was man dadurch erreicht, ist daß man andere Menschen in voraus krimminalisiert und als Gefahr für die Umgebung abstempelt - zu unrecht und mit viel schlimmeren Folgen für die Umwelt.

An alle die glauben daß diese Seite vor Kindern ferngehalten werden soll: Erstmal haben das die Eltern zu entscheiden und zweitens unterstelle ich Kindern eine bestimmte Intelligenz und Lernfähigkeit. Insbesondere taucht früher oder später die Neugier auf und wenn es dann an Informationen fehlt dann wird halt solange herumgespielt bis das ausgeglichen ist... und wer jetzt behauptet, daß die Neugier erst durch Kontakt zu dieser Seite entsteht, der soll sich mal überlegen was jemanden auf genau diese eine Seite zieht.

An alle die noch immer etwas gegen diese Seite haben: Niemand zwingt Sie dazu diese Seite zu betrachten... Erfinden Sie doch eine schicke Anti-Laserpointer-Brille und machen Sie damit doch ein Vermögen wenn das so ein Gesellschaftsproblem ist..... AMEN

Dieses Bild entstammt zwar nicht meiner Hand, ist aber sehr gut als Vergleichsobjekt

Das ist der Pointer den ich zerlegt habe

Diese Aufnahme zeigt das Bild meiner Videokamera bei direktem Blick in den Laserstrahl - Da der Strahl eine feste Wellenlänge hat (Rot) ist der weiße Fleck in der Mitte ein deutliches Zeichen für eine Übersteuerung der Elektronik bzw. des CCD-Chips (quasi die Netzhaut der Kamera)....  Die Kamera hat den Versuch übrigens unbeschadet überstanden  Wenn man rechnet: 37°C + 10°C (halber Teffer) so wird klar weshalb das Auge schaden nehmen kann: 47°C sind weit über der Körpertemperatur und ein Garant daß Zellschäden auftreten - was wohl bei einem vollen Treffer geschieht ?

Praktischer Tip: Vorher die genaue Passstelle der beiden Hälften z.B. durch Einritzen einer gemeinsamen Kerbe markieren. Dann mit dem halbrunden Teilen der Kombizangen (nicht der mit der Schneide) je eine Hälfte fest greifen und die Hälften gegeneinander verdrehen. Achtung: Die Platine darf keinerlei Druck ausgesetzt werden!!!

Bei Bedarf die Watte vom Stab entfernen um einen kleineren Durchmesser zu bekommen. Zum Herauslösen der Linse stellt man die Fassung mit Öffnung nach oben auf eine flache, saubere Unterlage und drückt die Linse von Oben durch die Öffnung mit dem Stäbchen nach unten - dies erfordert Fingerspitzengefühl! Was immer man auch tut: es ist sinnvoll die innere Seite der Linse vor dem Herausdrücken mit einem Farbpunkt am Rand zu markieren so daß man sie richtig herum wieder einsetzen kann...

Bild der zerlegten Laserdiode

---

Nun da die Fokussierlinse entfernt ist, kann man das Herz des Pointers erkennen:
Die Diode!
Chance sich hier zu verletzen: vermindert aber immer vorhanden
Bevor man mit etwas gefährlichem Herumspielt sollte man sich Informieren
Daher hier erstmal etwas zum Prinzip und zur Funktionsweise

	Blick von vorne in die Diode  (Anklicken zum Vergrößern)

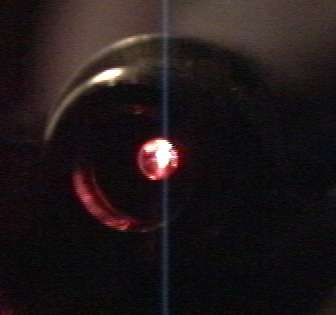

	Gefiltertes Bild der Diode in Betrieb  (Anklicken zum Vergrößern)

Bild der zerlegten Laserdiode ohne Optik	Bild einer weiteren Laserdiode

Ich habe für meine Zwecke mehrere pechschwarze und permanente Stifte verwendet und den Strahlenkanal "angeschwärzt".
Ich hätte auch gerne auf schwarzen Samt oder ähnliches zurückgegriffen um die Glanzreflektionen zu vermeiden - aber dafür währe räumlich kein Platz. Besondere Aufmerksamkeit sollte die Feder erhalten (falls vorhanden) - am Besten gleich in schwarzen Lack (matt) (o.ä.) tauchen....   :o)  Spätestens beim Einbau kann man dann ja immer noch feststellen daß 5 mm Lack etwas zu viel des guten waren und die Feder jetzt nicht mehr hineinpasst...... Alternativ kann man aber einen intensiven Anstrich mit einem "Edding" oder Folienstift versuchen.

Hier 2 Bilder - die äußere Front des Kopfes habe ich ebenfalls geschwärzt um Rückreflektionen vom Kunststoffgehäuse abzufangen.

Bei versehentlichen Verschmutzen der Linse mit dem Stift hilft ein vorsichtig angewendeter Acetontropfen. Vorsicht bei Kunststoffteilen (einigen Linsen): Aceton kann einige Kunststoffe mattieren !!! Dann hilft nur noch stundenlanges polieren einer 5mm Linse!!!

Nachdem die Linse wieder an ihrem Platz, und die Feder wieder eingesetzt ist, schraubt man den Kopf wieder zusammen, zum justieren verwendet man die Kerbe die man vor dem Zerlegen gemacht hat (kleinere Abweichungskorrekturen sind normal). Bevor man diese Gewindeposition nun mit einem Tropfen Klebstoff erneut sichert, ist es ratsam daß man die Punktgenauigkeit prüft und ggf. korrigiert.

Wer nicht warten möchte bis der Kleber trocken ist, der kann zusätzlich ein Stückchen Klebeband über beide Teile kleben und diese damit weitgehend gegen das unbeabsichtigte Verstellen sichern bis der Klebstoff trocken und Hart ist.

Bei meinem Modell mußte ich zuerst die Stromleitung, dann den Knopf und die Diode (samt Platine) einbauen. Danach trug ich Klebstoff auf beide Gehäuseschalen auf und setzte das Gehäuse zusammen. Bis der Klebstoff trocken war hielten Gummibänder die Hälften zusammen.

Das war's - Der Pointer hat die Tortour hoffentlich überlebt - das Ergebnis ist ernüchternd: der Pointer ist zwar ok - aber ein weiterer Grund für Streulicht ist aufgetaucht: es ist die billige Kunststofflinse.....
